一、GS9208火焰探測器概述

火災發生的同時通常會產生熱量（紅外輻射）、煙、可見光和火焰（紫外輻射）等自然特征。GS9208系列火焰探測器通過監測火災產生過程中的紅外輻射和紫外輻射的能量特征而實現火災的探測和預報。根據應用場所和使用要求的不同，GS9208火焰探測器系列產品包括GS9208/IR2雙紅外火焰探測器、GS9208/UV紫外火焰探測器和GS9208紫紅外復合火焰探測器三種產品。

二、GS9208火焰探測器功能特點

內置高性能微處理計算芯片；

先進的智能算法和火焰危險判據；

實現火焰探測和誤報警免疫性能的-佳組合；

內置先進可靠的系統故障自診斷功能；

火焰快速響應；

選擇太陽光盲型紫外傳感器；

2通道IR或UV傳感器+2通道IR傳感器；

多種信號輸出方式適應不同系統主機的信號接口要求；

三級可調靈敏度；

擴展的監測視角120°；

靈敏度高、探測距離長、視角寬、保護面積大、高性價比；

防塵、防水、具有防爆型產品；

安裝使用方便，維護成本低；

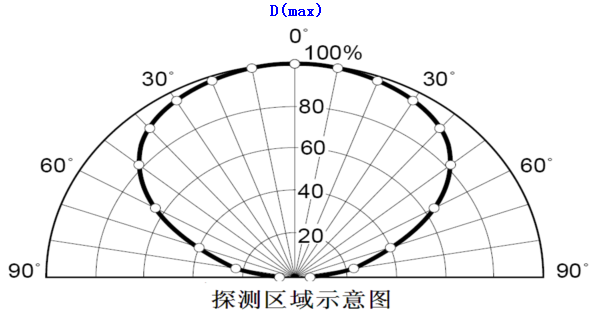

三、GS9208火焰探測器雷射范圍

說明：

1、上圖的中軸線代表與探測窗口垂直；

2、“探測區域示意圖”中探測區域垂直與水平方向一致；

3、上圖顯示100%位置為-大探測距離D(max),各個角度的探測距離可由圖上黑色邊緣部分的百分比乘以D(max)計算得出；

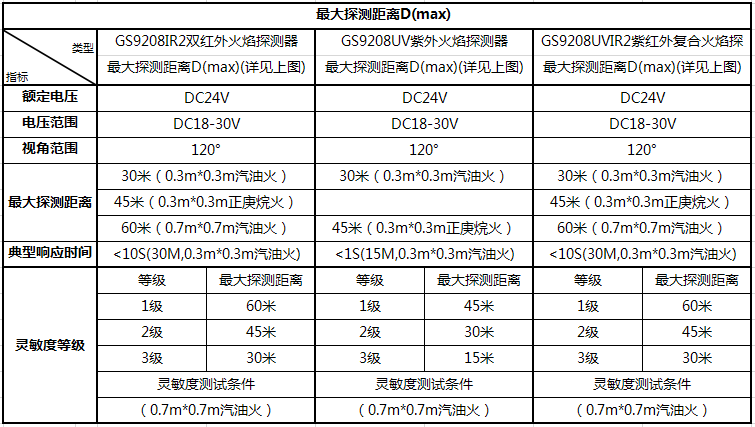

4、各類環境下的-大探測距離D(max)詳見下表：

四、GS9208火焰探測器技術規格

基本參數
項目	規格
名稱	點型紅外火焰探測器
型號	GS9208
執行標準	GB15631-2008《特種火災探測器》
	GB3836.1-2000《爆炸性氣體環境用電氣設備》第1部分：通用技術要求
	GB3836.2-2000《爆炸性氣體環境用電氣設備》第2部分：隔爆型“D”
傳感器	銳探AE-S708/4和AE-S708/5紅外熱釋電傳感器
光學窗口	白寶石（Al2O3）
防爆與防護	l 防爆：EXdⅡCT6
	l 防護：IP66
殼體	l 材料：鋁合金
	l 成型工藝：壓鑄
	l 涂覆工藝：表面靜電粉末噴涂，內部金屬鈍化處理。
重量	≤1kg
工作參數
項目	規格或狀態
供電電源	-小	標準	-大
	18VDC(可定制12VDC)	24VDC	30VDC
工作電流	監視狀態≤15mA，報警狀態≤35mA
預熱時間	通電后60s
火災報警	當被監視區域發現火焰時，探測器進入火警狀態；
	火警輸出繼電器動作，紅色火警指示燈點亮；
故障報警	當發現傳感器、電源等異常時，探測器進入故障報警狀態；
	故障輸出繼電器動作，黃色故障指示燈點亮；
	當火警和故障同時發生時，火警優先；
報警閾值	1-5級可調（出廠時設置為3級）
	監視狀態每次綠燈閃爍次數表示報警閾值
報警延遲	0-30S可調（出廠時設置為0S）
漂移補償	傳感器硬件補償和智能軟件補償結合模式
	可有效補償因溫度、環境變化和元器件長期工作產生的漂移
干擾源抑制	可有效抑制非火焰干擾源的影響，如陽光（直射和反射）、常用人工光源、背景輻射源、熱移動物體、電焊等
指示燈	l 監視狀態：綠燈閃亮
	l 火警狀態：紅燈常亮
	l 故障狀態：黃燈常亮
輸出	l 火警繼電器，報警時動作，輸出觸點1A@30VDC  1A@250VAC
	l 故障繼電器，故障時動作，輸出觸點1A@30VDC  1A@250VAC
	l 串行通訊接口
環境參數
項目	規格
工作溫度	-10℃ — +55℃
工作濕度	≤95%HR，無結露
儲存溫度	-20℃ — +60℃
設置和記錄
項目	內容
設置	使用PC和專用軟件，通過串行通訊口可設置探測器的報警參數
	l 報警模式
	l 報警閾值
	l 報警延遲時間
	需專業人士操作和密碼授權
簡易設置	利用手邊的磁鐵，控制內置干簧管調整報警靈敏度
記錄查詢	使用PC和專用軟件，通過串行通訊口可查詢探測器的內部記錄
	l 出廠設置：報警閾值、延遲時間。
	l 用戶設置（缺省默認出廠設置）：報警閾值、報警延遲時間。
	l 工廠功能：維護、標定、補償參數信息、合格標識、軟件版本、產品ID等。
	需專業人士操作和密碼授權
