一、 EI-6000L火災報警控制器簡介

EI-6000L/JB-QB-EI6000L型火災報警控制器是依愛消防公司為適應小工程、小點數的需求專門開發的新一代火災報警控制器，具有火災報警、監管報警、聯動控制、網絡通訊等功能，滿足國標GB4717-2005的要求，特別適用于計算機房、資料室、配電室、變電站、通訊基站、餐廳、酒吧等小型消防報警工程的應用。

EI-6000L/JB-QB-EI6000L型火災報警控制器采用壁掛式結構，結構小巧、外形美觀，功能全面、配置靈活，可靠性高，液晶漢字顯示，操作使用方便。

二、 EI-6000L火災報警控制器主要技術指標

型號	EI-6000L
交流輸入電壓	220V1015,50Hz1
交流輸入功率	≤80W
直流備電	DC24V/2.2Ah,全密封免維護蓄電池
使用環境溫度	0℃～40℃；濕度：≤95(不凝露)
容量	32點、64點、96點、128點可選
DC24V電源輸出	≤1A
外形尺寸	380mm×260mm×95mm

三、 EI-6000L火災報警控制器基本功能

火災報警功能，能通過感煙探測器、感溫探測器、中繼模塊、手動報警按鈕等火災觸發器件接收火災報警信號，顯示火警信息。可根據相鄰探測器進行復合判斷。

監管報警功能，能通過輸入模塊接收盜警、可燃氣報警等信號，實現監管報警，并可實現聯動。

屏蔽功能，能夠對各總線部件進行屏蔽，能夠對火災聲光警報輸出進行屏蔽。

故障檢測功能，能自動檢測線路故障、部件故障、電源故障等，以聲、光信號發出故障警報，顯示故障信息。　　系統測試功能，能登錄部件編號及當前地址，可直接進行地址設置、編程；能查看探測器檢測值；能夠對回路任一部件進行自檢。

網絡通訊功能，可通過依愛網EINet實現局域聯網通訊；具有RS-232/485串行通訊接口，可與樓宇自動化或其它系統相連；可通過本公司遠程監控系統進行遠程通訊。

黑匣子功能，能自動存儲火警、預警、監管、故障等歷史記錄信息。

打印功能，能自動打印火警、預警、監管等信息，并能打印部件清單等。

主、備電自動切換功能，能進行主、備電自動切換，并具有相應的指示。

操作權限，為防止無關人員誤操作，可通過密碼限定操作級別，密碼可任意設置。

四、 EI-6000L火災報警控制器選配說明

J-EI6115型依愛網卡：用于連接集中機、消防控制室圖形顯示裝置，構成EINet®網絡系統。

J-EI6116型串行網卡：RS-232/485接口，可連接EI系列遠程監控系統、樓宇自控系統，可自動上傳報警、聯動、監管、故障等信息。

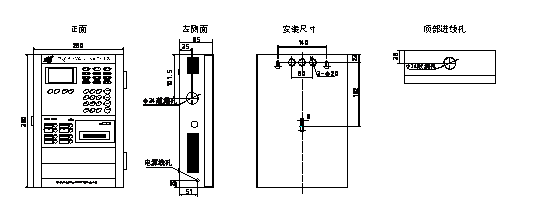

五、 EI-6000L火災報警控制器外形結構

六、 EI-6000L火災報警控制器安裝

本控制器采取壁掛安裝，其底邊距地面高度不應小于1.5m，后箱體有3個安裝孔，可用M8的金屬膨脹螺栓固定在墻壁上，固定應牢固、端正，安裝在輕質墻上時應采取加固措施。靠近門軸的側面距離不應小于0.5m，正面操作距離不應小于1.2m。

控制器的顯示操作面板應避開陽光直射，房間內無高溫、高濕、塵土、腐蝕性氣體；不受振動、沖擊等影響。

七、 EI-6000L火災報警控制器接線說明

接線板

位于箱體左上角，其中：

S+、S-：回路兩總線端子，用于接智能型火災探測器和其它編碼部件。

24V+、24V-：24V電源輸出端子，供外部設備使用，出廠時與24V1+、24V1-（內部24V電源端子）短接，當使用外控24V電源時，需將該短接線（即11、12號線）拆掉，將外控電源的24V接到24V+、24V-端子上。

FO、FC：火警輸出端子，繼電器無源輸出端子（常開）。

GO、GC：故障輸出端子，故障時動作，無源常開接點。

直接輸出多線聯動接線板（選裝）位于箱體右側中部，C1-、C1+~C4-、C4+分別為1~4路多線聯動輸出端子，可分別與多線聯動模塊的對應輸入端子相連，用于控制某些重要設備。

電源接線

控制器箱體左下角有三個交流電源接線端子，分別為L、N、G，L接火線、N接零線、G接地線，接線應當符合--有關標準的要求。
